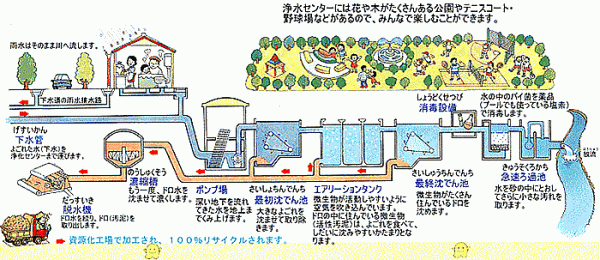

よごれた水のゆくえ
よごれた水は,どのようにして運ばれているのでしょう。ゆくえをさぐってみましょう。
1. 家庭や学校などから,よごれた水が流されます。
2. 道路の下などに下水道があって,よごれた水は 管 くだ の中を通っていきます。

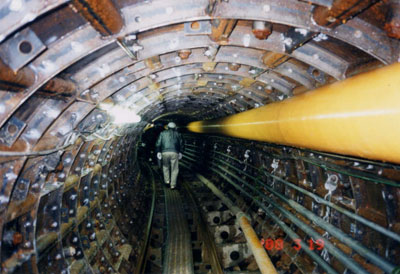

下水道管（たつの市 神岡町大住寺付近（かみおかちょうだいじゅうじふきん））
みんなの家のまわりに「下水道」と書いた丸いふたがあると思います。
そのふたの中には,家から出るよごれた水が流れています。
その水が,この大きな下水道管（げすいどうかん）に集まってくるんだ！
下水管内の様子

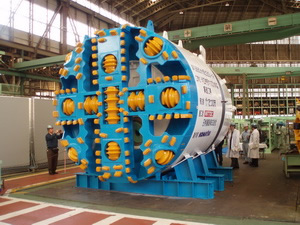

(1)下水道管を通す穴（あな）を開ける機械（きかい）です。
シールド掘進機（くっしんき）（マシン）といいます。

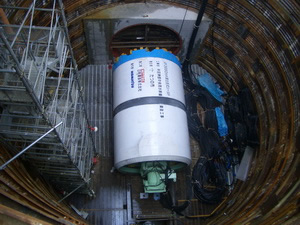

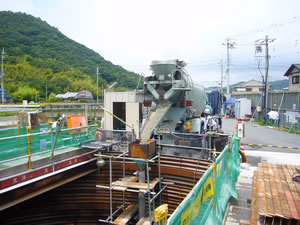

(2)シールドマシンを下水道管を通す位置まで掘（ほ）り下げた立て穴（あな）に降（お）ろし、横穴（よこあな）を掘（ほ）ります。

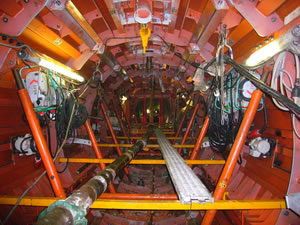

(3)開けた横穴（よこあな）に、コンクリート加工（かこう）するための型枠（かたわく）を組みます。丸い壁面（へきめん）に組まれた梯子型（はしごがた）の部分を型枠（かたわく）といいます。

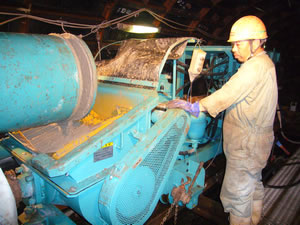

(4)コンクリートを流し込（こ）みます。

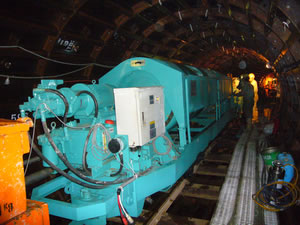

(5)流し込（こ）んだコンクリートを運ぶ積車（せきしゃ）です。

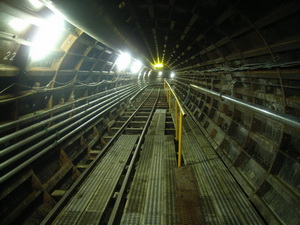

(6)積車（せきしゃ）はコンクリート加工（かこう）する最奥部（さいおくぶ）に運ばれます。(1)で見えているレールは、この積車（せきしゃ）の走る線路（せんろ）です。
(7)(4)で運ばれたコンクリートは、左下から奥（おく）に延（の）びる管（くだ）を通ってローラーの上まで流されます。

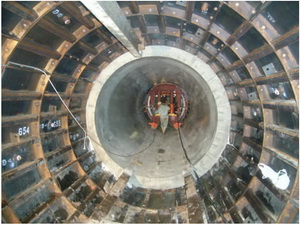

(8)ローラーで下水道管を加工中（かこうちゅう）…
ローラーはゆっくりと回転しながら進みます。

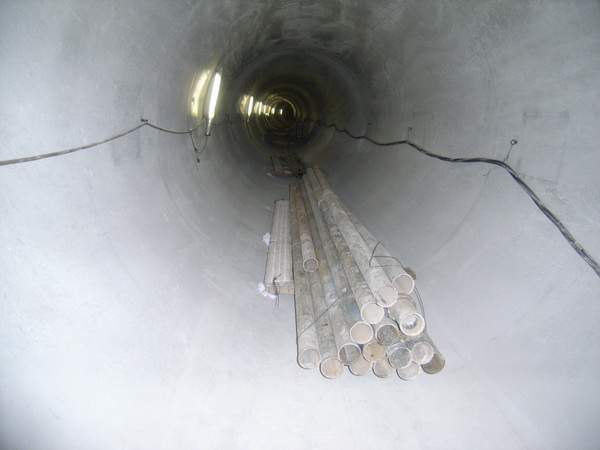

(9)出来（でき）上がった下水道管（げすいどうかん）です。
水がまっすぐきれいに流れるよう、表面は滑（すべ）らかに作られています。
3. 下水道は坂道のようにななめにつくられています。
いきおいをつけて流すため,時々深い地下からポンプでくみ上げられています。
下水管は川をわたることもあります。
揖保川流域下水道正條（いぼがわりゅういきげすいどうしょうじょう）ポンプ場
（たつの市揖保川町）
揖保川流域下水道高架水管（きげすいどうこうかすいかん）
（たつの市揖保川町～たつの市揖保町）
4. 揖保川浄化センターへ送られます。

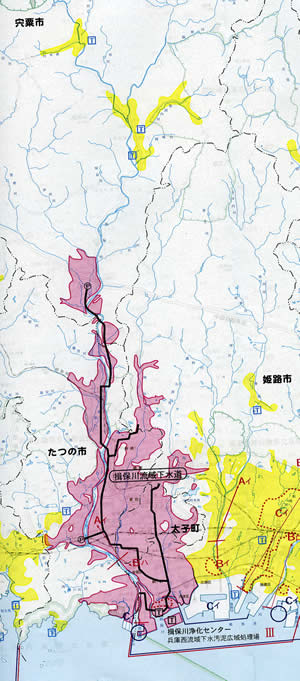

5.下水道計画図
地図「揖保川流域下水道」（たつの市・宍粟市）
出典「ひょうごの下水道2010」平成22年兵庫県県土木整備部土木局下水道課
